욕실 환풍기입니다

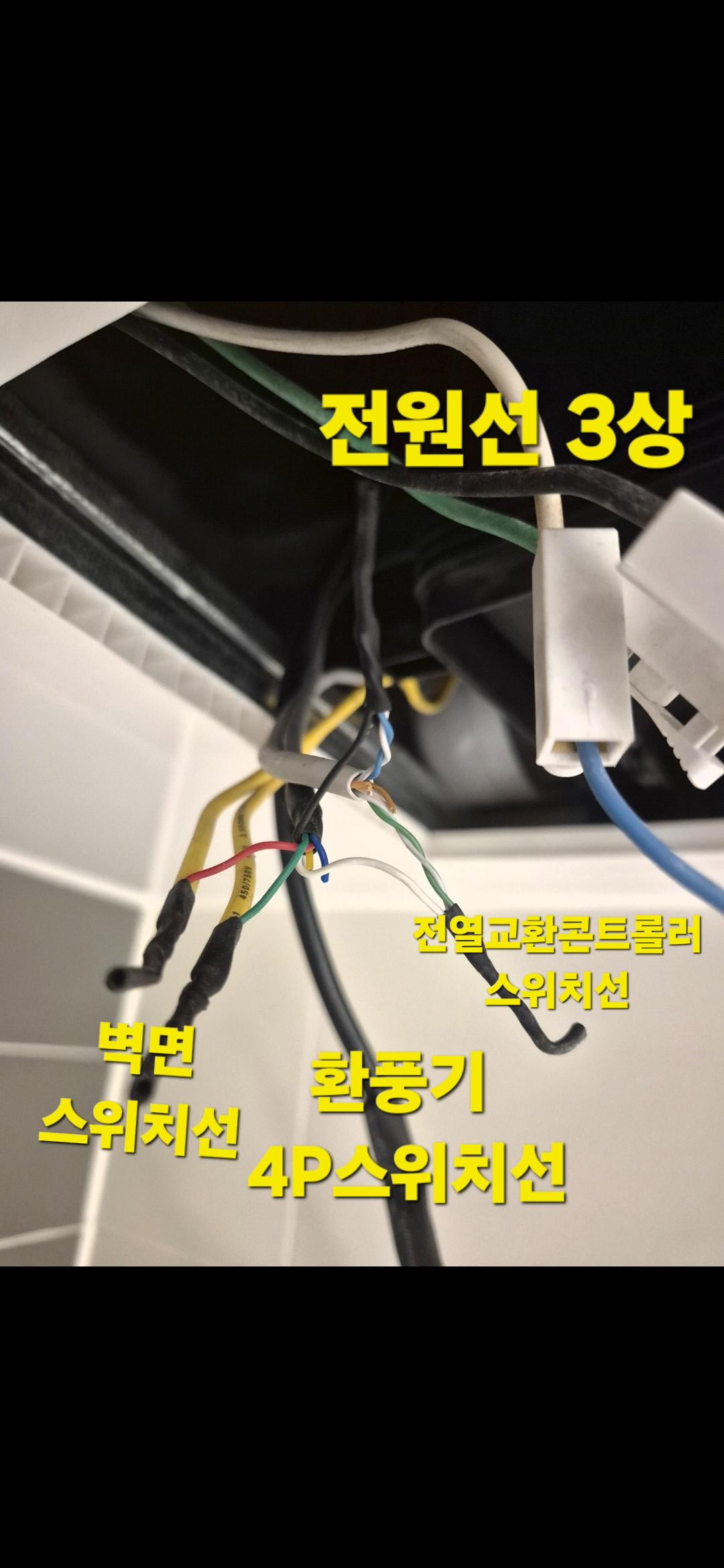

사진은 이 환풍기에 연결된 전열교환 공조기 메인 콘트롤러 신호선이랑 욕실 스위치 연결 배선 입니다
아마도 굵은 노란선 2가닥은 벽면 스위치 배선 같고
까만색 튜빙된 적 녹 힌 검은 환풍기 회로기판으로 연결되어 있으며
회색 UTP선은 전열교환기 콘트롤러에서 나와서 2가닥씩 환풍기 힌 검 선에 연결 되어 있는데
만약 전용 콘트롤러 대응이 아닌 똑딱이방식 일반 고정압 환풍기로 교체 할때 배선 점프를 어떻게 해야 할지 난감하네요
보배드림 전체메뉴
-
(공조기.환풍기)전열교환기 관련 전문가분 계세요?[25]
조회 2,903 |
추천 17 |
2026.06.11 (목) 16:33
사이버매장 차량광고 신청 02-784-2329
인터넷 신청
- 월드컵 개최국 충격 근황
- 대구. 경북 초비상
- 김무열 과거 군면제 판정에도..
- “친구들이 제 외모 신세경급..
- 킥보드 주차 실태
- 임산부의 층간소음 경고
- 저의 둘째아이 8년인생 최대..
- 우리 동네에 신기한 아저씨
- 셀토스 풀옵션 신차 계약했는..
- 고령 남성 자전거 가로주행 ..
- 보배하면서 충격적인 사람들이..339
- 아내가 멋대로 아이스크림을 ..230
- “친구들이 제 외모 신세경급..230
- 살다살다 ㅎㅎ211
- 김어준, 최욱, 유시민한테 ..203
- 대구. 경북 초비상196
- 전신마비가 돼서 제일 힘든점..195
- 롯데마트(제타) 음주운전 배..177
- 90년대 중 최고의 명장면 ..175
- 전세계 석유 재고 7월 고갈170
모냐도리
사업자등록번호 : 117-81-64543 | 통신판매업신고번호 : 제 2013-서울양천-0465호
대표전화 : 02-784-2329 | 대표팩스 : 02-6499-2329 | 이메일 : bobaedream@bobaedream.co.kr
Copyright © BOBAENETWORK. All rights reserved.
보배드림은 통신판매중개자이며 차량판매의 당사자가 아닙니다. 따라서 보배드림은 차량 거래검토 및 거래에 대하여 어떤 책임을 지지 않습니다.
일반 환풍기가 아니고 회로기판이 들어간 분기형 복합 환풍기 인데 이거 개인이 구하지도 못함
녹.빨 = 환풍기에서 나온 on off 벽면스위치 입력선
흰.검 = 전열교환기 입력 on off 신호선
이라고 생각하는데 utp선은 이게 데이터 선인지 단순한 on.off 인지 고민되네요
걍 벽면 스위치 노란선에 전열교환기 UTP선 힌 검 따로 각각 물리면 되는건지 고민입니다
테스터기로 찍어서 전열교환기 가동하면 저항 0값뜨면 그냥 ON OFF선이겠죠?
검색을 엄청 해봤는데 이것도 밥벌이 노하우라고 작업배선사진은 모자이크 해서 안보여주고 배선관련 문의 사절에 서울 어디어디 만 출장 가능 이라고 광고만 있네요(고민하지 말고 A.S부르라길래 A.S신청해도 한달 넘게 기사 연락없음. 고객서비스 개판이라고 소문난 업체네요)
모델명이나 이런거 아시면 유튜브나 해외포럼(수입모델일경우) 찾아보시면 도움이 될듯하네요.
저도 얕은 지식이라 도움이 못되어드리네요 ㄷㄷ
환풍기를 이딴식으로 만든 업체 잘못인듯
지금 구상중인게
벽면 스위치 배선 까지 싹다 무시하고 전원만 꼽아서 리모컨 달린 다기능 복합환풍기를 설치 할까 고민중입니다
어차피 리모컨으로 작동 시키면 되니
요즘 보니 제습에 바디드라이에 온풍기능에 습도감지 자동으로 작동되는 모델도 있더군요
정식서비스 불러서 교체비용이나 다기능 환풍기 구입비용이나 똑같네요
비슷한 상황 같은데 마지막 댓글 2가닥선 숏트 시키면 상시 on 이라는데.. 참고 해보세요
일반 다른 환풍기도 전원상시에 신호선으로 on off되는 모델이 별도로 있군요!
많은 도움이 되었습니다! 감사합니다
-노란 두선에 연결되는것은 기구에 전원 공급으로 보이고 나머지 선들은 어디서 온 선들이
(센서,원거리콘트롤등등)기구로들어간걸로 보이고, 보일러 온도조절기랑 온도센서가 보일러로 가죠
-전기기구 작동시 저항 재는거 아닙니다 터짐
-저항잰다고 하시는거 보니 테스터기로 두선 풀러서 전압 재보세요 220v뜨면 전원선(스위치On상태시)
-스위치는 버튼에서 한선만 천장으로 옵니다. 나머지 한선은 다른곳에서
-스위치연결선을 상시전원으로 쓸라면 스위치 뜯어서 컴몬 시키면 됩니다. 좌우선을 한쪽 위아래로 연결(항상ON)
-결론 스위치로 일반 환풍기 쓴다시면 윗글처럼 220v 확인하고 필히 차단기 내리시고
노란선쪽 다 풀러서 걍 환풍기 연결시키면 됩니다.
(스위치선은 전기옵니다, 천장으로 오는 선은 전기 안옴)이게 반대로 된 경우가 있음. 안전이 최고
ex)반대인 경우는 led등 스위치꺼도 제품하자아닌 이상 슬며시 불들오는경우
-상시전원이 필요한 제품이라면 윗글럼 스위치 컴몬하면 됩니다.
-utp는 전화선 인터넷선으로 절대 전기전원선으로 쓰지 않아요! 이거 전기선으로 쓰는 눔은 불나라고 저주 거는 것
-노란선에 연결된 적 녹색선이 전원선으로 보이니 그곳에 연결하면 될듯 해요.제거하고 설치하는 경우이므로 기존 설치된것은 사용불가. 기존설치된것도 살리고 싶다 그럼 적녹색이랑 신규품이랑 걍 컴몬
(아래 제가 추측하는 배선설명 첨부 했습니다)
이건 환풍기 연결부에 적혀 있더군요
환풍기가 상시전원 연결되어 있고 별도 신호선으로 벽부스위치와 전열교환기 중앙컨트롤러로 부터 신호를 받는 타입입니다
벽부 스위치는 일반 전기선(노란색)인데 나머지 얇은 선들은 전부 위에 설명 과 같이 환풍기 내부 회로로 들어 갔다가 나오는 4p신호 구성으로 되어 있습니다
그럼 저 굵은 흰 검 녹이 어디랑연결?? 그걸 확인 하셔야 할듯.. 추정.. 노랑굵은선은 기구 전원 연결 상시 전원인거 같고. 굵은 흰검녹은 그냥 별도 기구연결인거 같은데요
보통은 전원선 두가닥 중간에 스위치가 연결되는 구조가 일반적인데 저게 연동복합형 환풍기라 좀 복잡합니다
전원선은 따로 물리고 환풍기에 전기가 상시로 물려 있는 상태에서 온오프 연동 스위치 관련 신호선이 환풍기 내부 기판회로에 4가닥 따로 있다고 보시면 됩니다
스위치 4P 선은 220V 전기랑 관련없는 ON OFF 신호선이라고 보여집니다
그래서 당근이나 동네 설비기사님들이 달러 왔다가 포기하고 간집이 여러집입니다 ㅠㅠ
인터넷에 여러 정보를 검색 해보아도 이건 똑같은 모델을 구해서 교체 하던지 A.S를 받던지 둘중 하나가 쉬운 해결책이라고 하는데 이거 고장 날때마다 이런 낭패를 겪느니 일반 양산모델중에 교체 편한걸로 돈들이는 김에 바꿔 바릴려고 고민을 하는 중입니다
가장 단순한 방법으로 스위치관련 배선들 싹다 무시하고 잘라버린뒤에 리모컨타입의 다기능 환풍기를 달거나 환풍기는 댐퍼 달린 고풍량 저렴한걸로 달고 스마트 콘센트를 넣어서 IOT로 제어를 하던지 하는 방법도 구상 중입니다
차선 책으로는 타사모델중 별도 상시전원에 신호선으로 ON OFF 하는 모델을 구해서 신호선들 점프 시키면 될거 같아요
전동 댐퍼라. 강제로 열어서 환기 가능하면 모를까. 환풍기만 교체해도 아차피 막혀서 환기 불가
지들 장사속인거 같습니다
전원 찾는건 쉬운데. 그게 바람이 밖으로 빠지는건가 확인 하세요~ 댐퍼 강제로 열던가 하셔야 할지도
0/2000자
